高精度直線電機安裝要求

2020-08-14 17:09:54 徽碩實業 1329

    安裝高精度直線電機的安裝要求有哪些?首先檢查絕緣電阻,直線電機動子與定子安裝,以及安裝光柵尺要求等。

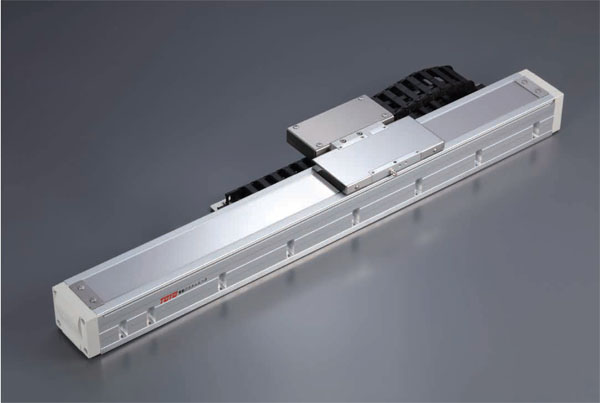

圖片關鍵詞


  一、絕緣電阻檢查


  在使用直線電機之前,需要測量其線圈電阻和絕緣電阻。用電機線圈殼體測量電機的每個線圈。


  絕緣電阻。可使用絕緣電阻計(500vdc)。電機的判斷標準如下:


  1、絕緣電阻在100兆字節或以上的電機正常。


  2、需要定期檢查線圈之間10-100mb之間的絕緣電阻。


  3、如果絕緣電阻小于10兆字節,請更換新電機。


  二、安裝直線電機主板


  1.活動子板安裝面(機床側)精度要求。


  A、安裝板機械表面的粗糙度和彎曲度應在50um以內。


  B、運動板可能因機械安裝力或沖擊等因素而彎曲變形,但形狀變量不會。


  大于0.1毫米。當形狀變量超過0.1mm時,可能會導致移動子板上的樹脂層開裂。


  2、動定子板與永磁定子中心重合精度要求。


  移動板安裝在工作臺上后,需要安裝在導軌上。此時,需要確定電動板和磁鐵定子安裝配合精度。


  三、安裝直線電機定子板


  1、安裝磁電機定子時應注意以下幾個方面:


  A、固定螺釘孔的距離。B、固定螺釘孔的最小距離。C、磁鐵定子之間的氣隙。


  2、磁鐵定子安裝精度。


  A、磁鐵定子安裝面(機床安裝面),機床的粗糙度和波動不得超過50um.


  B、不要將磁鐵定子安裝在變形超過0.1mm的機械表面上。既然接通了電源。


  C、線圈的往復運動會導致磁板的反復變形,從而導致樹脂從磁鐵表面脫落。


  四、磁鐵定子和運動板之間的氣隙


  磁定板與動定板之間的氣隙決定了電機的磁力和最大推力。氣隙越小,推力和推力就越小。


  磁場的吸引力更大。安裝時氣隙大小一般為0.5mm.(此值來自磁鐵定子表面不銹鋼保護板與移動板之間的距離),新標準要求采用不銹鋼屏蔽線圈。


  氣隙為0.7mm,磁盤與線圈的實際距離為1.2mm.同時,隨著氣隙的增大,電機推力降低3%.


  五、絕對光柵尺安裝說明


  1、確定運動的正方向


  電機運動的正方向取決于線圈的運動或磁板的運動。正方向由電力電纜的移動方向決定。


  2、確定光柵尺運動的正方向


  在直線電機的控制中,電機運動的正方向需要與光柵尺的正方向匹配來控制電機。


  3、光柵尺安裝位置的確定


  使用絕對光柵尺進行定位時,需要在光柵尺的安裝位置與電機位置之間保持特定的位置關系。


  這樣馬達就能得到正確的驅動。


  六、安裝注意事項


  1、請勿踩踏或稱重直線電機。


  2、電動機的磁鐵定子不允許疊置。否則,它們就會粘在一起,拉不動。


  3、將電機磁鐵定子和轉子板放在干燥的地方。溫度為18-40攝氏度。


  4、保留電機銘牌,否則難以區分電機型號。


  5、不要使電機振動和表面刮傷。
